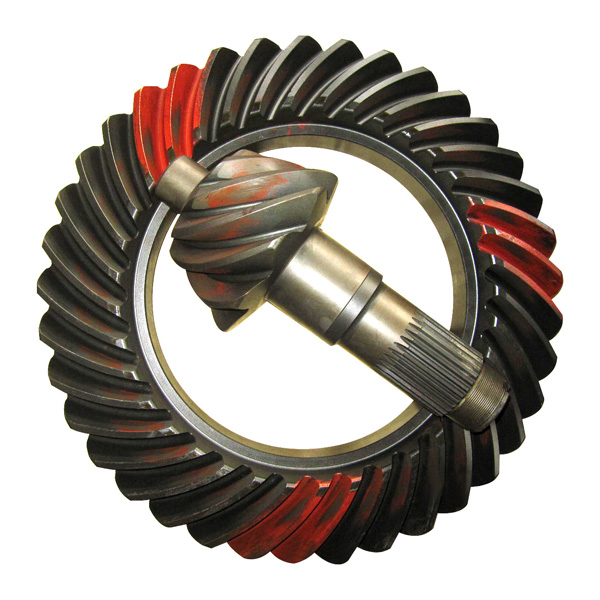

永康重卡齒輪是機械結構中的重要組成部分，車自問世以來，其構造中，永康重卡齒輪便占據了重要地位。永康重卡齒輪驅動型式有一兩種:一是蝸桿同蝸輪的組合傳動，二是錐形齒輪組合傳動。永康重卡齒輪其錐形齒輪組合的傳動既可轉換傳動方向，又能獲得較大的減速比，普通車輛均采用這種型式。永康重卡齒輪用于小客車和輕型貨車的雙曲線齒輪，驅動齒輪軸線可以置于從動齒輪軸線之下，車輛的車身及重心均可降低，適用于高速行駛的車輛。
|
|
齒數比
|
模數
|
外形尺寸
|
|
主動錐齒輪(后橋）
|
8:37
|
13.108
|
Φ149×338
|
|
從動錐齒輪(后橋）
|
Φ484×69
|
||
|
主動錐齒輪（中橋）
|
Φ149×335
|
||
|
從動錐齒輪（中橋）
|
Φ484×69
|
||
|
主動錐齒輪(后橋）
|
9:37
|
13.108
|
Φ164×338
|
|
從動錐齒輪(后橋）
|
Φ484×64
|
||
|
主動錐齒輪（中橋）
|
Φ164×335
|
||
|
從動錐齒輪（中橋）
|
Φ484×64
|
||
|
主動錐齒輪(后橋）
|
7:37
|
13.27
|
Φ136×338
|
|
從動錐齒輪(后橋）
|
Φ484×73.5
|
||
|
主動錐齒輪（中橋）
|
Φ136×335
|
||
|
從動錐齒輪（中橋）
|
Φ484×73.5
|
